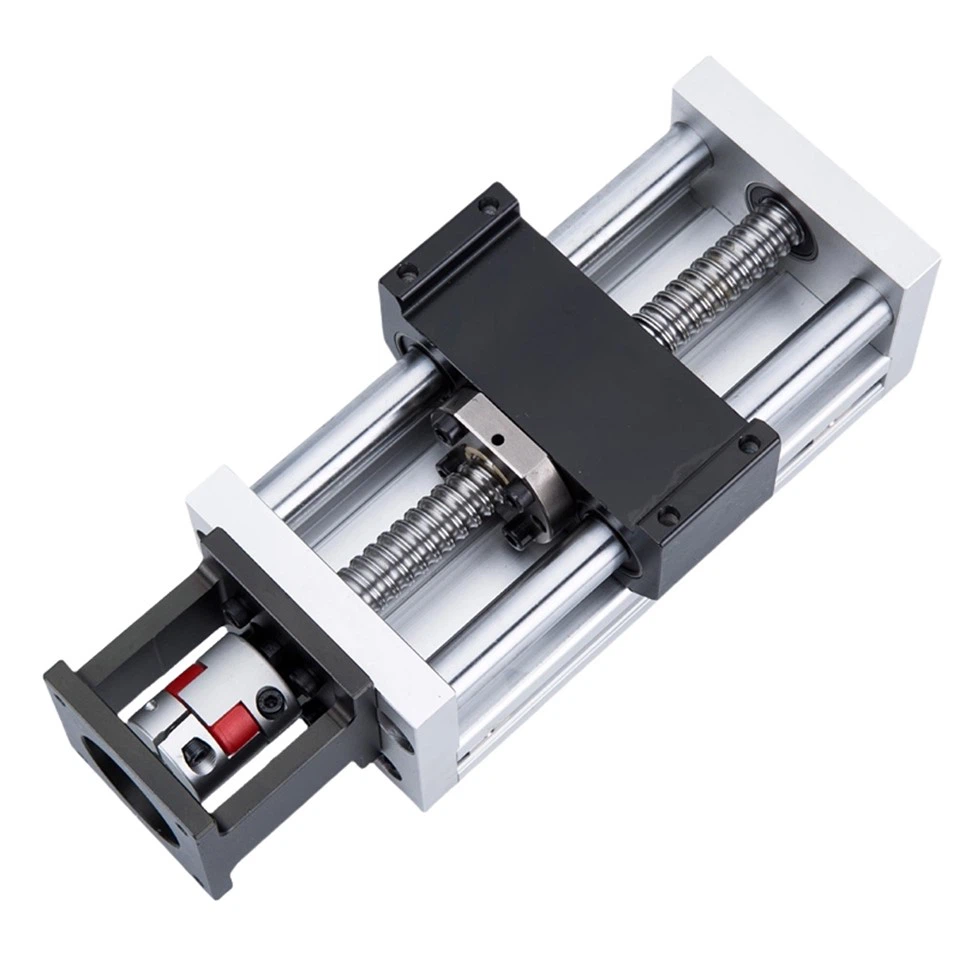

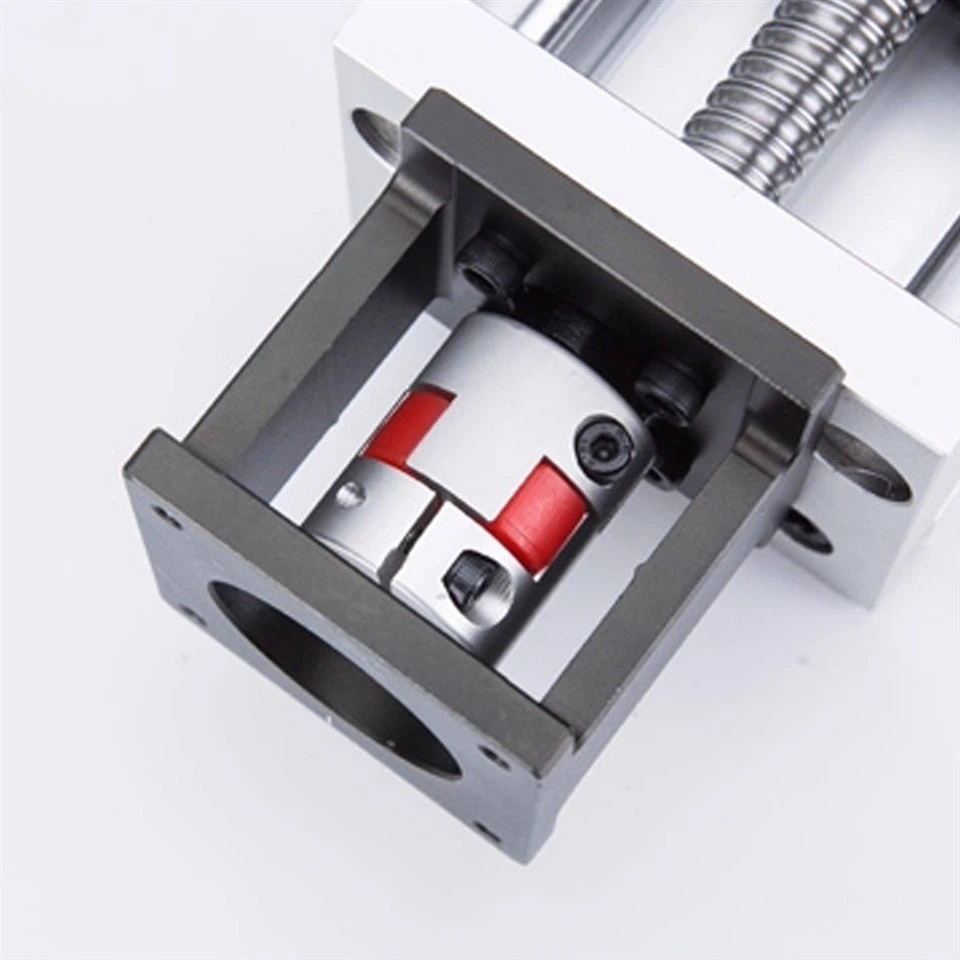

La tavola di scorrimento con vite a ricircolo di sfere a doppio-asse è una piattaforma di movimento di precisione integrata che integra l'asse X-e l'asse Y-(o l'asse X-e l'asse Z-). Utilizzando le viti a ricircolo di sfere come componenti principali della trasmissione, raggiunge un movimento lineare ad alta-precisione nello spazio 2D o 3D attraverso il controllo coordinato a doppio-asse. Adottando un design integrato del telaio rigido, abbinato all'azionamento del servomotore e al posizionamento di precisione del righello del reticolo, può completare il posizionamento accurato di traiettorie complesse con precisione di posizionamento a livello di micron-. Integrando le caratteristiche di alta-precisione delle tavole di scorrimento a-asse singolo e la flessibilità del collegamento a doppio-asse, può ridurre efficacemente lo spazio di integrazione delle apparecchiature e le difficoltà di assemblaggio. Ampiamente utilizzato nell'assemblaggio automatizzato, nei test di precisione, nella lavorazione dei prodotti 3C, nella produzione di semiconduttori e in altri campi con severi requisiti di precisione del movimento multi-dimensionale, è un componente fondamentale per migliorare il livello di automazione delle apparecchiature e la precisione di elaborazione.
Vantaggi del prodotto
Offriamo una varietà di componenti di trasmissione
Collegamento a doppio asse-, precisione eccellente
Adottando viti a ricircolo di sfere ad alta-precisione e design del dado precaricato, abbinati al controllo a circuito chiuso-del righello, la precisione di posizionamento del collegamento a doppio asse-può raggiungere ±0,005 mm e l'errore di posizionamento ripetuto è inferiore o uguale a 0,003 mm, soddisfacendo i severi requisiti di elaborazione e test di precisione.
Telaio ad alta-rigidità, carico stabile-portante
Il telaio integrale è realizzato in lega di alluminio ad alta resistenza- (6061-T6) o ghisa con lavorazione integrata e lo stress interno viene eliminato attraverso il trattamento di invecchiamento. L'errore di ortogonalità dell'asse X/Y è inferiore o uguale a 0,01 mm/m, il carico nominale massimo può raggiungere 500 kg e non vi sono deformazioni o vibrazioni evidenti durante il funzionamento.
Trasmissione ad alta-efficienza, risposta rapida
L'efficienza della trasmissione della vite a ricircolo di sfere è maggiore o uguale al 90%, abbinata a servomotori a coppia elevata-, il tempo di accelerazione è minore o uguale a 0,1 s, consentendo avvio-arresto rapido e funzionamento ad alta-velocità. Rispetto alle slitte-azionate a cinghia, la velocità di risposta è aumentata di oltre il 60%.
Adattamento flessibile, protezione completa
Supporta configurazioni multi-asse come X-Y e X-Z e la corsa, il carico e l'avanzamento effettivi possono essere personalizzati; I kit di protezione IP65 (coperchi antipolvere, anelli di tenuta) sono opzionali, adattandosi ad ambienti industriali difficili come l'inquinamento da polvere e olio e prolungando la durata delle apparecchiature.
Descrizione dei prodotti
Produzione 3C
Fresatura di precisione dei gusci dei telefoni cellulari, posizionamento della saldatura dei componenti del circuito, attrezzature per la laminazione dello schermo
Industria dei semiconduttori
Piattaforme di posizionamento per l'ispezione dei wafer, meccanismi di movimentazione del confezionamento di chip, tavole di scorrimento ausiliarie per macchine litografiche
Test di precisione
Piattaforme di movimento per strumenti di misurazione di immagini ottiche, sistemi di azionamento a doppio asse-per macchine di misura a coordinate, apparecchiature per prove sulla superficie dei materiali
Assemblaggio automatizzato
Meccanismi di inserimento/estrazione-automatici di componenti elettronici, tavoli scorrevoli di posizionamento per saldatura di linguette per batterie al litio, attrezzature per l'assemblaggio di componenti di dispositivi medici
Installazione e debug
1
Note di installazione
Note di installazione: la superficie di montaggio deve essere fresata, con planarità inferiore o uguale a 0,02 mm/me rugosità Ra inferiore o uguale a 1,6 μm; utilizzare bulloni ad espansione o perni di posizionamento per il fissaggio e la coppia di serraggio deve corrispondere alla potenza del motore (il motore da 1 kW corrisponde alla coppia del bullone M12 di 45 N・m); dopo l'installazione, controlla l'ortogonalità e la planarità del doppio asse.
2
Punti di debug
Prima della prima operazione, verificare manualmente la flessibilità di movimento del carrello e rimuovere le impurità sulla superficie della guida e della vite; eseguire la calibrazione dei parametri tramite il servoazionamento per garantire che l'errore di sincronizzazione del doppio-asse sia inferiore o uguale a 0,01 mm; iniettare grasso speciale al termine del debug ed eseguirlo senza-carico per 30 minuti per verificare che non vi siano anomalie.
Informazioni sull'ordine
Prodotti personalizzabili
La tavola scorrevole con vite a ricircolo di sfere a doppio asse- offre opzioni di personalizzazione per la configurazione dell'asse, la corsa effettiva, la capacità di carico, la classe di protezione e il tipo di dispositivo di rilevamento e supporta la progettazione strutturale non-standard.
Spedizione del prodotto
Il ciclo di consegna dei campioni è di 7-10 giorni lavorativi, mentre il ciclo di consegna degli ordini all'ingrosso è di 15-25 giorni lavorativi. Supporta termini commerciali internazionali come EXW, FOB e CIF e fornisce manuali operativi e rapporti di ispezione della qualità.
