Introduzione

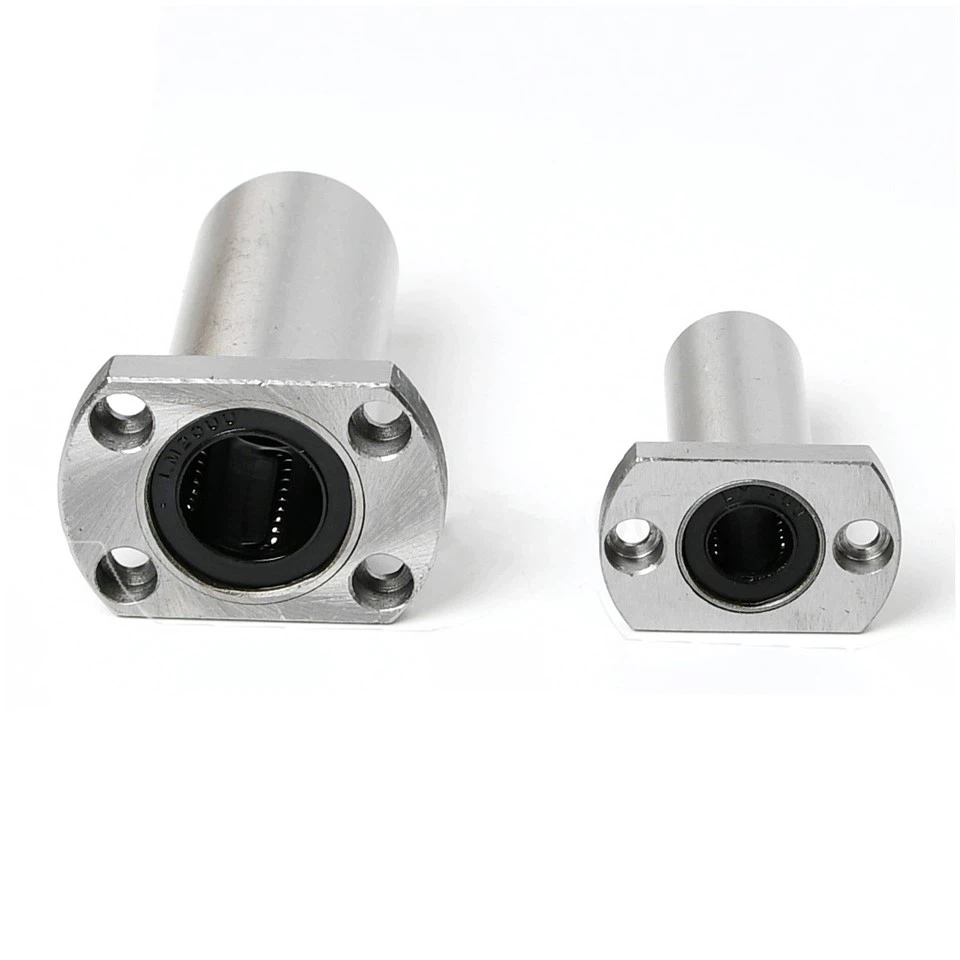

Il cuscinetto lineare flangiato di tipo ovale è un componente centrale di sistemi di movimento lineare ad alta precisione. Con un design esteso (lunghezza aumentata del 20% -50% rispetto ai modelli standard) e una struttura della flangia ellittica, può essere riparata direttamente con bulloni, migliorando significativamente la stabilità dell'installazione e la capacità di carico. È adatto per attrezzature di automazione ad alto carico, a lungo e ad alta precisione, come robot industriali, macchinari medici e produzione di semiconduttori.
punti salienti del prodotto
1. ALTA CAPASIONE DI CARICO
Il design esteso aumenta il numero di palline, triplicare la capacità di carico dinamico ed estensione della durata della vita di 27 volte
2. ALTA PRECISIONE E ATTENZIONE
La macinazione di precisione garantisce l'accuratezza del posizionamento ripetuta di ± {{0}}. 01mm, con un coefficiente di attrito a partire da 0. 001-0. 003 per un funzionamento regolare e regolare
3. Resistenza all'impatto e resistenza alla corrosione
Cuscinetto in acciaio (GCR15) con superficie nichel-placcata/ossidata, adatto a ambienti duri come alte temperature e polvere
4. Easy Installation & Manutendy
Il design della flangia ellittica consente di risparmiare spazio, supporta più metodi di lubrificazione (gocciolamento, bagno, spray, ecc.) E facilita la manutenzione
Informazioni sul prodotto
Scenari di applicazione
Guida all'installazione
1. Pulizia e lubrificazione:
Cuscinetto lineare flangiato di tipo ovale rimuovere l'olio anti-russa con olio per la pulizia prima dell'installazione, applicare lubrificante a bassa viscosità (EG, ISO VG32)
2. Posizionamento e fissaggio:
Serrare i bulloni dal centro ai lati, utilizzare una chiave di coppia per una coppia uniforme
3. Allineamento e centraggio:
Il design autoallineamento compensa gli errori di installazione per garantire la concentrità
Servizio post-vendita
• Garanzia: 1-5 anni (modello-dipendente), con 3- anno di garanzia per modelli selezionati
• Personalizzazione: dimensioni non standard, materiali speciali (ad es. Acciaio inossidabile) e design di resistenza ad alta temperatura disponibili.
• Supporto tecnico: guida di selezione, formazione di installazione e servizi di risoluzione dei problemi.
Suggerimenti di selezione
Calcolo del carico: selezionare i modelli in base ai carichi statici/dinamici massimi (fare riferimento alla tabella dei parametri).
Compatibilità ambientale:
Alta temperatura: scegli l'acciaio inossidabile + Grease ad alta temperatura521.
Dust: seleziona cuscinetti sigillati (EG, LMH ... Serie UU-MX)
Matching di precisione: opt per ± 0. 005mm Classe per apparecchiature di precisione
FAQ
D: Come selezionare il modello di cuscinetto LMH appropriato per la mia attrezzatura?
A: Concentrati su tre parametri chiave:
Capacità di carico: in base al carico statico massimo dell'apparecchiatura (fare riferimento a "Carico statico" nella tabella dei parametri) e carico dinamico durante il funzionamento (fare riferimento a "Carico dinamico"), assicurarsi che la soglia di carico del modello selezionato sia 1. 5-2 volte superiore al carico effettivo.
Classe di precisione: selezionare lo standard ± {{0}}. 01mm Classe per apparecchiature generali (ad esempio, linee di produzione automatizzate); Selezionare la classe di precisione ± 0,005 mm per strumenti di precisione (ad es. Macchine litografiche a semiconduttore).
Adattamento ambientale: utilizzare in acciaio inossidabile (SUS440C) per scenari ad alta temperatura, la serie LMH… UU-MX sigillata per ambienti polverosi e superfici nichelate per condizioni ad alta umidità.
D: Quali dettagli sull'installazione dovrebbero essere annotati per evitare la deviazione di precisione?
A: Pulizia e lubrificazione: rimuovere l'olio anti-russo e le impurità dalla superficie del cuscinetto e del montaggio con alcool anidro o olio di pulizia speciale prima dell'installazione. Applicare una quantità adeguata di lubrificante a bassa viscosità (ad es. ISO VG32) per prevenire gli inceppamenti causati da oggetti estranei.
Bolt Fixing: utilizzare una chiave di coppia per serrare i bulloni 2-3 nell'ordine dal centro ai lati per coppia uniforme (valori di coppia specifici fare riferimento al manuale del prodotto, ad esempio, 8-10 n · m per lmh 12- luu).
Allineamento con cuscinetto dell'albero: utilizzare il design di autoallineamento del cuscinetto per compensare errori di installazione minori (angolo di inclinazione ammissibile inferiore o uguale a 1 grado), ma assicurarsi che l'errore di concentricità tra l'albero e il cuscinetto sia inferiore a 1/2 della classe di precisione (EG, meno o uguale a 0. 0025MMM per la classe di precisione).
